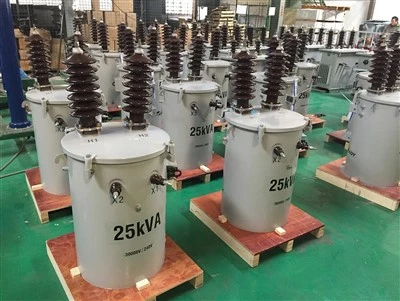

CSP ant stulpo montuojamas transformatorius
CSP stulpinio transformatoriaus gamintojas|Užbaigti savaime{0}}apsaugoti paskirstymo transformatoriai
Patikimi CSP transformatoriai komunalinėms, EPC ir paskirstymo tinklo programoms
CSP (visiškai savaime{0}}apsaugoti) ant polių montuojami transformatoriai yra skirti vidutinės-įtampos oro paskirstymo sistemoms, kur reikalinga integruota apsauga, veikimo patikimumas ir supaprastintas montavimas.
Skirtingai nuo įprastų polių{0}}montuojamų transformatorių, kuriems reikalinga atskira išorinė apsaugos įranga, CSP transformatoriai sujungia įtampos transformavimo ir apsaugos funkcijas į vieną integruotą sprendimą, įskaitant aukštos-tampos saugiklio apsaugą, žemos-tampos grandinės pertraukiklio apsaugą ir apsaugą nuo viršįtampių.
Šis integruotas dizainas padeda komunalinėms įmonėms, elektros skirstytojams ir EPC rangovams sumažinti įrengimo sudėtingumą, supaprastinti įrangos koordinavimą ir pagerinti paskirstymo sistemos apsaugą.
Kaip CSP ant polių montuojamų transformatorių gamintojas tiekiame alyvos{0}}skirstymo transformatorius, skirtus komunaliniams tinklams, kaimo elektrifikavimo projektams, komercinėms elektros energijos sistemoms, pramoniniams objektams ir infrastruktūros reikmėms. Individualizuotos įtampos nominalai, galios diapazonai, apsaugos konfigūracijos ir techniniai reikalavimai gali būti pritaikyti pagal skirtingas regionines tinklo sąlygas.
CSP ant stulpo montuojamo transformatoriaus projektavimas, apsauga ir taikymas
CSP ant polių montuojami transformatoriai sujungia transformatoriaus funkcijas ir apsauginius įrenginius į kompaktišką lauko paskirstymo sprendimą.
Transformatoriaus dizainas sukurtas remiantis pagrindiniais taikymo reikalavimais, įskaitant:
• Nominali talpa
• Pirminės ir antrinės įtampos lygiai
• Dažnio reikalavimai
• Diegimo aplinka
• Vietiniai komunalinių paslaugų standartai
• Apsaugos reikalavimai
Įprastas CSP transformatorius integruoja:
Aukštos{0}}įtampos saugiklio apsauga:Užtikrina vidinių gedimų izoliaciją ir padeda apsaugoti transformatoriaus sistemą nenormaliomis veikimo sąlygomis.
Žemos-įtampos grandinės pertraukiklio apsauga:Apsaugo antrines grandines nuo perkrovos ir{0}}trumpojo jungimo sąlygų, tuo pačiu užtikrinant patogų valdymą ir stebėjimą.
Viršįtampio iškroviklio apsauga:Padeda apsaugoti transformatorių izoliacijos sistemas nuo žaibo impulsų ir perjungimo viršįtampių.
Alyvos izoliacijos ir aušinimo sistema
Užtikrina elektros izoliaciją ir šilumos išsklaidymą, kad palaikytų stabilų transformatoriaus veikimą.
Integruojant šias funkcijas į vieną transformatorių, CSP transformatoriai yra praktiškas sprendimas oro skirstomiesiems tinklams, kuriems reikalingas kompaktiškas įrengimas ir patikima apsauga.
CSP transformatoriaus pranašumai, palyginti su įprastais polių transformatoriais
Komunalinių paslaugų, EPC rangovų ir transformatorių platintojų įrangos pasirinkimas priklauso ne tik nuo pradinės pirkimo kainos, bet ir į įrengimo efektyvumą, priežiūros reikalavimus ir ilgalaikį{0}} veikimą.
|
Funkcija |
Įprastas polius montuojamas transformatorius |
CSP ant stulpo montuojamas transformatorius |
|
Apsaugos konfigūracija |
Reikalingi atskiri apsaugos įtaisai |
Integruota apsaugos sistema |
|
Aukštos srovės saugiklių apsauga |
Reikalingas išorinio saugiklio montavimas |
Integruota{0}}HV apsauga |
|
LV apsauga |
Reikalinga papildoma pertraukiklio įranga |
Integruotas LV grandinės pertraukiklis |
|
Apsauga nuo viršįtampių |
Reikalingas atskiras montavimas |
Integruotas viršįtampio ribotuvas |
|
Diegimo procesas |
Reikalingas kelių komponentų derinimas |
Supaprastinta montavimo procedūra |
|
Pirkimo procesas |
Keli įrangos tiekėjai |
Vieno transformatoriaus sprendimas |
Integruotas CSP dizainas padeda sumažinti montavimo koordinavimą ir suteikia platintojams išsamesnį transformatoriaus sprendimą.
Pagrindinės CSP ant stulpo montuojamų transformatorių savybės
Patikimas našumas lauke
Ant stulpo-montuojami transformatoriai nuolat veikia lauko aplinkoje, kur temperatūra, drėgmė ir oro sąlygos gali turėti įtakos įrangos veikimui.
CSP transformatoriai gaminami naudojant:
• CRGO silicio plieno šerdys magnetiniams nuostoliams sumažinti
• Varinės arba aliuminio apvijos su kontroliuojamomis izoliacinėmis sistemomis
• Aukštos{0}}kokybės transformatorių alyva, skirta izoliacijai ir šilumos perdavimui
• Patvarios plieninės talpyklos, tinkamos montuoti lauke
Konkrečioms aplinkoms transformatorių konstrukcijas galima koreguoti pagal temperatūros diapazoną, aukštį virš jūros lygio, korozijos sąlygas ir įrengimo reikalavimus.
Energiją taupantis{0}}transformatoriaus dizainas
Paskirstymo transformatoriai veikia nuolat visą savo tarnavimo laiką, todėl energijos vartojimo efektyvumas yra svarbus komunalinių paslaugų aspektas.
CSP transformatoriai naudoja:
• Optimizuotas magnetinės grandinės dizainas
• Tikslus CRGO šerdies apdorojimas
• Kontroliuojama apvijų gamyba
Šie procesai padeda kontroliuoti:
• Jokių{0}}transformatorių šerdžių apkrovos nuostolių
• Apkrovos nuostoliai eksploatacijos metu
Elektros veikimas tikrinamas atliekant įprastinius bandymus pagal taikomus transformatoriaus standartus.
Gamybos pajėgumai ir kokybės kontrolė
Mūsų transformatorių gamybos procesas apima visą gamybos ciklą, įskaitant:
Šerdies pjovimas ir tikslus krovimas
Vario/aliuminio apvijų gamyba
Aktyvios dalies surinkimas
Vakuuminis džiovinimo procesas
Apsaugos komponentų integravimas
Vakuuminis alyvos užpildymas
Elektrinio veikimo bandymas
Eksporto pakuočių paruošimas
Kiekvienas gamybos etapas yra kontroliuojamas pagal inžinerines specifikacijas, siekiant išlaikyti produkto nuoseklumą ir patikimumą.
Pasauliniams transformatorių platintojams, EPC rangovams ir su komunalinėmis{0}} paslaugomis susijusiems projektams teikiame pritaikytus CSP transformatorių sprendimus, pagrįstus:
Tinklo įtampos reikalavimai
Talpos specifikacijos
Montavimo sąlygos
Reikalavimai projekto dokumentacijai
Kokybės standartai, bandymai ir techninė dokumentacija
Paskirstymo transformatorių kokybės kontrolė yra būtina, nes tikimasi, kad jie nepertraukiamai veiks daugelį metų.
Kiekvienas CSP ant stulpo montuojamas transformatorius tikrinamas ir išbandomas, įskaitant:
• Apvijos atsparumo bandymas
• Įtampos santykio bandymas
• Fazių poslinkio bandymas
• Nėra-apkrovos praradimo ir ne{1}}apkrovos dabartinio bandymo
• Apkrovos praradimo testas
• Trumpojo jungimo varžos{0}}bandymas
• Izoliacijos charakteristikų bandymas
• Apsaugos funkcijos patikrinimas
Gamyba ir bandymai gali atitikti tarptautinius transformatorių standartus, įskaitant:
• IEC 60076
• IEEE C57
Techninius dokumentus galima pateikti pagal projekto reikalavimus:
• Gaminių duomenų lapai
• Bendrieji išdėstymo brėžiniai
• Gamyklos įprastinių bandymų ataskaitos
• Kokybės tikrinimo dokumentai
• Techninių specifikacijų lapai
Trečiosios šalies{0}}patikrinimo palaikymas taip pat gali būti organizuojamas pagal klientų poreikius.
CSP ant polių montuojamų transformatorių taikymas
CSP transformatoriai plačiai naudojami:
Komunaliniai oro skirstomieji tinklai
Kaimo elektrifikavimo programos
Gyvenamųjų namų bendruomenės
Komercinė plėtra
Pramoninis elektros paskirstymas
Infrastruktūros projektai
Atsinaujinančios energijos paskirstymo sistemos
Dėl integruotos apsaugos konstrukcijos jie tinka naudoti ten, kur svarbus įrengimo efektyvumas, įrangos patikimumas ir supaprastinta priežiūra.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Produkto tipas |
CSP ant stulpo montuojamas transformatorius |
|
Transformatoriaus tipas |
Alyvos paskirstymo transformatorius |
|
Talpos diapazonas |
10 kVA – 500 kVA (galimi pasirinktiniai įvertinimai) |
|
Fazė |
Vienfazė / Trifazė |
|
Pirminė įtampa |
6,6 kV, 10 kV, 11 kV, 13,8 kV, 15 kV, 22 kV, 33 kV |
|
Antrinė įtampa |
120/240 V, 220 V, 230 V, 400 V, 415 V |
|
Dažnis |
50 Hz / 60 Hz |
|
Aušinimo būdas |
ONANAS |
|
Pagrindinė medžiaga |
Aukštos-klasės CRGO silicio plienas |
|
Apvijos medžiaga |
Varis / Aliuminis |
|
Apsaugos sistema |
Aukštos srovės saugiklis, žemos srovės grandinės pertraukiklis, viršįtampių iškroviklis |
|
Taikomi standartai |
IEC 60076, IEEE C57 |
|
Diegimo tipas |
Montuojamas ant stulpo lauke |
OEM ir didmeniniai transformatorių tiekimo sprendimai
Pasauliniams transformatorių platintojams ir elektros įrangos didmenininkams, norint pasirinkti tiekėją, reikia daugiau nei produkto prieinamumo. Stabilios gamybos galimybės, techninis palaikymas ir dokumentacijos palaikymas yra būtini ilgalaikiam bendradarbiavimui-.
Mes teikiame:
Individualūs transformatorių sprendimai
Transformatoriaus talpa, įtampos nominalai, apsaugos konfigūracijos ir techninės specifikacijos gali būti pritaikytos pagal projekto reikalavimus.
OEM ir privačių prekių ženklų gamyba
Pagalba apima:
Individualizuotos vardinės lentelės
Produkto identifikavimo reikalavimai
Techninės specifikacijos koregavimas
Eksportuoti pakavimo sprendimus
Inžinerinės dokumentacijos palaikymas
Mes teikiame:
Techniniai duomenų lapai
Piešiniai
Bandymų ataskaitos
Produkto dokumentacija projekto pateikimui
Eksporto tiekimo palaikymas
Produktai ruošiami pagal tarptautinius siuntų reikalavimus su tinkama eksporto pakuote ir dokumentacija.
Kodėl verta bendradarbiauti su mūsų CSP transformatorių gamykla?
Renkantis CSP transformatoriaus tiekėją reikia pasitikėti gamybos galimybėmis, produkto nuoseklumu ir techniniu atsaku.
Mes palaikome pasaulinius klientus per:
Kontroliuojami transformatorių gamybos procesai
01
Profesionali inžinerinė komunikacija
02
Lanksti pritaikymo galimybė
03
Pilna techninė dokumentacija
04
Ilgalaikis{0}}platintojų bendradarbiavimo palaikymas
05
Mūsų CSP montuojami transformatoriai yra skirti klientams, ieškantiems patikimos paskirstymo įrangos komunaliniams tinklams, EPC projektams ir elektros įrangos platinimo rinkoms.
Dažnai užduodami klausimai
Prašyti CSP ant polių montuojamo transformatoriaus techninio pasiūlymo
Pateikite savo transformatoriaus specifikacijas ir projekto reikalavimus. Mūsų inžinierių komanda peržiūrės jūsų paraišką ir pateiks tinkamą CSP ant stulpelio montuojamo transformatoriaus sprendimą, įskaitant technines rekomendacijas, duomenų lapus ir citatos palaikymą.
„Transpower Electrical Equipment Co., Ltd.“ yra viena profesionaliausių stulpinių transformatorių gamintojų ir tiekėjų Kinijoje, kuri specializuojasi teikti aukštos kokybės pritaikytas paslaugas. Nuoširdžiai sveikiname jus, kad čia parduodate csp stulpelį montuojamą transformatorių ir gaukite citatą iš mūsų gamyklos. Dėl kainų konsultacijos susisiekite su mumis.
